Для чего нужны соленоиды в АКПП

Соленоид АКПП – это электромагнитный клапан-регулятор, выполняющий работу по закрытию и открытию масляного канала. Его работа управляется ЭБУ, который посылает непрерывные электрические импульсы с определённой частотой. Соленоид осуществляет контроль над давлением масла на конкретные связки сцепления, быстро переключая передачи, или снимает блокировку гидравлического трансформатора. Соленоид АКПП отвечает за управление режимами коробки передач.

• Для чего нужны соленоиды в АКПП
• Где находятся соленоиды
• Типы соленоидов
• Основные неисправности соленоидов АКПП их ремонт
• Как проверить и заменить соленоиды

Интересный факт! Первые соленоиды для АКПП были разработаны в США в 80-х и устанавливались на автомобили Крайслер – их внешний вид остался до сегодняшнего дня неизменным, устанавливаются на джипы и пикапы.

Соленоид по своей конструкции достаточно прост. Металлический стержень, который обвит спиралью с постоянным током. Он внутри подвижен и под влиянием тока движется от конца спирали к началу, с помощью пружины, перекрывая или открывая поток масла. Эта конструкция характерна для современных АКПП и удобна тем, что в случае сбоев с электроснабжением пружина автоматически срабатывает и перекрывает масло.

Где находятся соленоиды

Соленоид, или же электроклапан, по общим правилам находится в гидроблоке — гидравлической клапанной плите.

В гидроблоке он вставлен в канал, где скрепляется с ним с помощью болта или специальной прижимной пластины. С другого конца он присоединяется с помощью шлейфа, или штекера электропроводки к блоку управления автоматики.

Соленоид АКПП отвечает за передачу сигналов между гидравлической и электрической системами. Он с помощью своих функций объединяет их. И часто это объединение дает сбои, которые определяет компьютер.

В АКПП располагается не менее 4-х соленоидов. Их количество зависит от сложности схемы и количества ступеней.

Кабель и шлейф ЭБУ часто являются причинами поломки соленоидов, поэтому подвергаются замене так же быстро, как и соленоид.

Типы соленоидов

Первыми соленоидами, предназначенными именно для автоматических коробок, были on-off соленоиды достаточно простой конструкции и с простыми функциями. Такого типа соленоиды работали по принципу: «открыть» и «закрыть». Стержень, с помощью тока, бегущего по обмотке, ходил по каналу и выполнял функцию on/off.

Ещё один прекрасный тип соленоидов – соленоид «электромагнитный клапан» Это совершенное ноу-хау для своего времени. Он, фактически является гидравлическим клапаном. Разработчики подарили ему собственный канал для масла и шариковый клапан, который открывает и закрывает этот масляной канал. Легко отсоединяется от гидравлической системы и электропитания, просто отсоединив штекер.

Интересный факт! Такой тип соленоидов возник в середине 80-х и до сих пор устанавливается на разные представительские машины – Бьюик, Олдсмобил, Шевроле, Понтиак и др.

Первые из соленоидов действовали по принципу on/off. Но, в силу развития автоиндустрии, в начале 90-х были созданы 3-way соленоиды – переключатели нового поколения. В положении on шарик-клапан открывает проход для масла с канала 1 на канал 2, а в положении off – проход со 2-го на 3-й. Такая разработка помогла объединить приборы в один – включать и отключать фрикционные муфты.

Стремясь к совершенству, конструкторы в середине 90-х разработали ещё более «умный» тип соленоида. Соленоиды – регуляторы, или «электрорегуляторы», сконструированы по принципу вентиля. В зависимости от типа импульса, который поступает от компьютера, внутреннее кривое сечение соленоида «приоткрывается» или «призакрывается», то есть ток подается определенными перерывами и частотой.

Соленоиды-регуляторы бывают шариковые, золотниковые 3-way, 4-way, и даже 5-way.

Были разработаны соленоиды с шариковым клапаном – PWM-соленоиды. Это первый этап разработки.

Позже появились достаточно редкие соленоиды VBS. Они обладают низкой чувствительностью к вариациям подающего давления и хорошо справляются с высокими давлениями масла в линии. Они называются еще золотниковыми, так как у них клапан – золотник.

Линейные (пропорциональные) соленоиды сконструированы так, что самый изнашиваемый элемент плиты гидроблока, муфта с отверстиями, по которой в таком типе соленоида ходит золотник-плунжер, помещен в сам соленоид.

Линейные соленоиды тем и примечательны, что с их помощью можно избежать замены всей гидроплиты при поломке этого элемента, а ограничиться заменой только одного изношенного соленоида. Гидроплита теперь служит дольше, а проблема с износом её каналов – устранена.

Интересный факт! Линейные соленоиды выбраны поставщиком автоматов для Тойоты-VAG-Volvo, японским АТ — Aisin Co.

Последующими были разработаны VFS (Variable Force Solenoid) соленоиды. Имея дешёвую и простую конструкцию, они достаточно сложны в управлении.

Этот тип соленоидов достаточно капризен, и ресурс жизни, по сравнению с линейными соленоидами короче. Так как в силу быстрого износа из-за небольшого веса и повышения давления, клапан соленоида меняет свой уровень открытия, и компьютеру необходима точная связь для правильной реакции на такие изменения.

Различают ещё соленоиды по функциональному назначению:

1. Это соленоиды ЕРС или LPC (Line Pressure Control). Он один из первых в гидравлической плите электроклапанов. Этот тип соленоидов – «главарь». Он единолично распределяет масло по остальным соленоидам и каналам. При 4-х ступенчатой ЕРС – первым изнашивается.
2. Соленоид ТСС. Выполняет самую «грязную» работу среди всех типов соленоидов. Он влияет на гидротрансформаторную муфту «блокироваться-подключаться», повышая КПД для «спортивного режима» разгон. Он часто бывает самым слабым звеном во многих гидроблоках, так как через этот соленоид идет нефильтрованное и горячее масло с гидротрансформатора.
3. Shift solenoid. Так называемый «шифтовик» – соленоид-переключатель. Самый простой тип соленоидов. Отвечает за переключение скоростей. Таких «шифтовиков» в гидроплите несколько, и переключение вверх и вниз в коробке совершается именно ими. Их обозначают как S1, S2, или А, В, а SL1 – это линейный шифтовик .

Управляющий соленоид — по типу транзистора в электросхеме, соленоиды могут управлять клапанами плиты.

Они направляют и дают небольшое давление на клапан гидроблока, который сам уже подает давление на поршни и фрикционы.

• — соленоид качественного переключения передач;
• — соленоид управления охлаждением масла.

Основные неисправности соленоидов АКПП их ремонт

Ниже представим самые распространенные «болезни» соленоидов.

Важно! Для долговременной службы соленоидов важно не производство, а качество масла.

1. Причиной поломок и «клина» соленоидов является то, что из-за некачественного масла соленоиды забиваются нагаром из бумажной, стальной, бронзовой и алюминиевой пыли, которая получается от изношенных расходников и узлов. Проявляется такая проблема тем, что клапан соленоида при холодном масле работает нормально, а при горячем – тормозит. Чтобы устранить эту проблему, рекомендуется полоскать соленоид, промывать в растворителях и очищать с помощью переменного тока и растворителя.
2. Протечки – следствие износа, поломка деталей, таких как плунжер, манифольд. При наличии PWM соленоидов в управлении, при ослаблении одного из них, компьютер учитывает его износ и перенаправляет часть нагрузки на другие соленоиды. Это немного продлевает жизнь состарившейся детали. Но горячее масло и интенсивность напряжения быстро изнашивают слабый соленоид, и тогда приходится его менять. Интенсивность работы, при перенаправлении давления и части обязанностей на другие соленоиды, изнашивает их каналы и плунжеры. Таким образом, получается цепная беспрерывная реакция.
3. Следующими проблемами и поломками являются снижение упругости пружины, трещины в корпусе, снижение сопротивления обмотки соленоида, поломки конструкции. Самая распространенная причина выхода из строя соленоидов – износ его деталей: втулок, манифольда, клапана, плунжера или шарика. Засоряется плунжер крошкой от изношенных деталей и масла, все начинается с проблемой с переключением – его клинит, потом увеличивается количество нагара, и выходят из строя втулки и клапаны.

Интересно знать! Ресурс самых надежных соленоидов не превышает 400 тысяч км.

Современные конструкции соленоидов значительно проще своих предшественников. Гидроблоки изготавливались из чугунной стали, а сейчас – из алюминия. Раньше можно было залить подобие масла, а сейчас соленоиды стали намного нежнее.

Но, тем не менее, из-за всех этих нововведений, уменьшился расход топлива, повысилась динамика и комфорт автомобиля, вся механика АКПП стала работать точно, слаженно и нагружено. Но такие изменения, в свою очередь, привели к быстрому износу деталей и загрязнению масла их частицами.

Сейчас нужно постоянно менять масло, так как оно приобретает из-за всех этих частиц свойства наждачной бумаги.

Как проверить и заменить соленоиды

Если вы заметили, что вам стало тяжелее переключать скорости на определённые передачи, заметили в поддоне неизвестную стружку, ваш компьютер подает вам сигналы бедствия – в поиске причин обратиться непосредственно к соленоидам.

Достаточно легко определить, какой же именно соленоид «клинит». Каждый соленоид отвечает за группу передач и управление гидротрансформатором. Это зависит от марки вашего авто и АКПП. Например, если в коробке 4 соленоида, то первый отвечает за переключение 1-2 передачи, и, скорее всего, за 3-4 передачу, второй – 2-3 передача, третий за блок гидротрансформатора, четвёртый отвечает за работу тормозной ленты. Если проблема с переключением с 2-3 передачи, то, соответственно, этот соленоид подлежит ремонту или замене.

Если вы при движении чувствуете толчки и удары в коробку передач, или компьютер вам сам говорит о проблеме (высвечивается код, лампочка мигает и т.д.), эти случаи говорят о том, что нужно срочно проверить гидроблок.

В этих случаях необходимо сразу проверить деталь. В первую очередь, соленоид проверяется на сопротивление. На контакт клапана подают напряжение 12 В. Если соленоид рабочий, то он издаст щелчок, если же такового нет, то проблема в его засорении. Для прочистки под напряжением продуваем сжатым воздухом – соленоид должен его пропускать. Если нет, необходима его замена.

Ремонт соленоида своими руками возможен, но только в тех случаях, когда сама деталь разборная. Современные детали, в своем большинстве, сейчас выпускаются не разборными. Для таких деталей единственным вариантом ремонта является их продувка или ультразвук. Если же деталь разборная, то можно поменять обмотку, промыть все детали в бензине, высушить и собрать. После этих действий рекомендуем проверить соленоид на работоспособность.

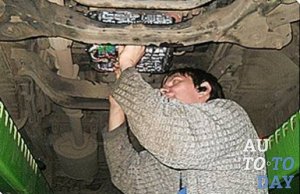

Если у вас не удался ремонт соленоида, то его замена в АКПП нетрудная, главное – все сделать аккуратно и осмотрительно. Перед тем, как приступить к работе, необходимо определить тип своей АКПП, и, исходя из этих данных, подобрать подходящий соленоид. Открепляем гидроблок от коробки, отсоединяем соленоид от питания и извлекаем из блока. Далее устанавливаем новые детали. Устанавливаем гидроблок на его законное место, не забывая про новую прокладку.
